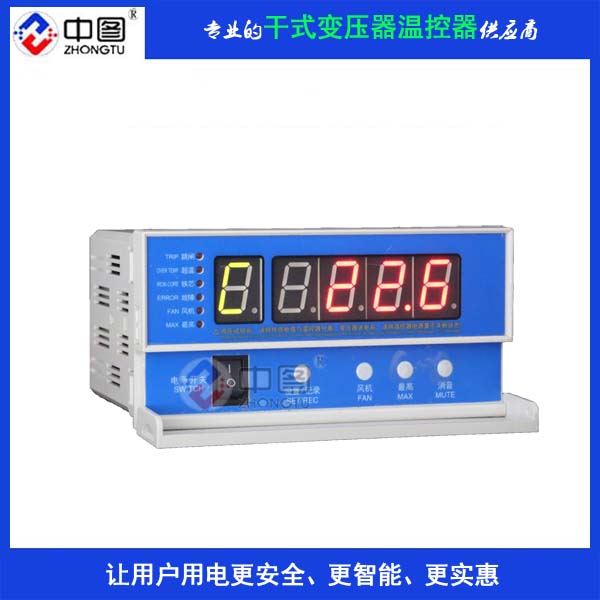

耐高溫bwd3k320c干變溫度控制器

長沙中匯bwd3k320c干變溫度控制器專為油浸式電力變壓器設計的，采用“熱模擬”方法間接測量變壓器繞組溫度的專用儀表。

bwd3k320c干變溫度控制器技術指標

1．測量范圍：0～200℃

2．使用條件： 工作溫度：－10℃～＋55℃

3．分 辨 率：0.1℃

4．測溫精度：0.5級，控制誤差：≤±1℃

5．顯示方式：1位相位顯示，3位半溫度值顯示

6．繼電器觸點輸出：單相風機10A＊250V．三相風機10A＊380V．其他信號3 A＊220V

7．傳感器：Pt100鉑電阻  （Φ3×25mm）

8、大功耗：塑殼≤5W

9．產品重量：塑殼≤1kg

10．外形尺寸：塑殼為：寬×高×長=160mm×80mm×145mm

11．塑殼開孔尺寸：寬×高=154mm×77mm

12．模擬電流輸出：4~20Ma（線性對應0~200.0℃）

bwd3k320c干變溫度控制器工作原理

變壓器繞組溫度T1為變壓器頂層油溫T2與繞組對油的溫升△T之和即T1=T2+△T。繞組對油的溫 升△T決定于變壓器繞組電流，電流互感器二次側電流正比于繞組電流，繞組溫控器工作原理是通過電流互感器取出與負荷成正比的電流，經變流器調整后，輸入到繞組溫控器彈性元件內的電熱元件，電熱元件產生的熱量使彈性元件產生一個附加位移，從而產生一個比油溫高一個溫差的溫度指示值。繞組溫控器就是用這種間接的方法得到繞組溫度的平均指示值。
