我國混凝土枕扣件的發展，上世紀50年代末60年代初我國開始研制鋪設混凝土枕，混凝土枕逐漸取代木枕，混凝土枕扣件應運而生。目前，混凝土枕定型產品有Ⅰ型、Ⅱ型、Ⅲ型三大類，另外還有混凝土寬枕。Ⅰ型和Ⅱ型及寬枕為有擋肩混凝土枕,，Ⅲ型混凝土枕為有擋肩無擋肩兩種型式。有擋肩扣件用于有擋肩混凝土枕，扣件中的螺旋道釘不承受橫向水平力，由軌枕承軌槽的混凝土擋肩承受鋼軌傳遞于扣件的水平力。無擋肩扣件用于無擋肩混凝土枕，扣件依靠螺旋道釘承受鋼軌傳遞于扣件的水平力。

鋼軌類型，鋼軌的類型是以每米長的鋼軌質量千克數表示的。我國鐵路上使用的鋼軌有75kg/m、60kg/m、50kg/m，43kg/m和38kg/m等幾種。鋼軌的斷面形狀采用具有xunshou佳抗彎性能的工字形斷面，有軌頭、軌腰以及軌底三部分組成。為使鋼軌更好地承受來自各方面的力，保證必要強度條件，鋼軌應有足夠的高度，其頭部和底部應有足夠的面積和高度、腰部和底部不宜太薄。以上各種類型鋼軌中，38kg/m鋼軌現已停止生產，60kg/m、50kg/m鋼軌在主要干線上鋪設，站線及專用線一般鋪設43kg/m鋼軌。對于重載鐵路和特別繁忙區段鐵路，則鋪設75kg/m鋼軌。此外，為了適應道岔、特大橋和無縫線路等結構的需要，我國鐵路還采用了特種斷面（與中軸線不對稱工字型）鋼軌。現采用較多的為矮特種斷面鋼軌，簡稱AT軌。

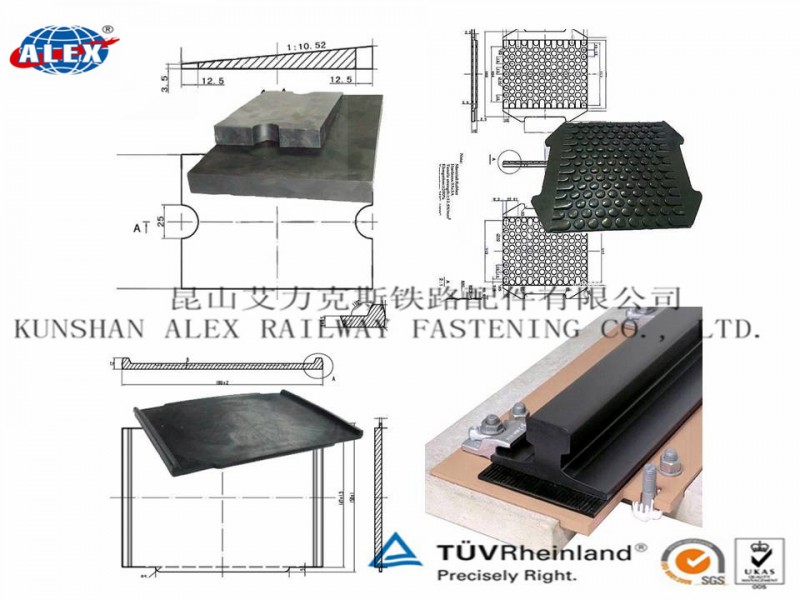

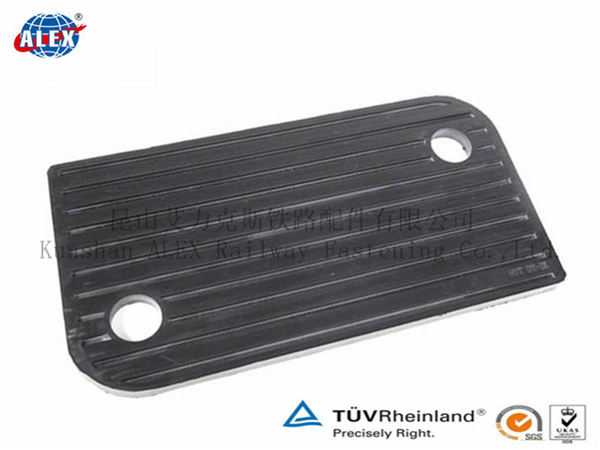

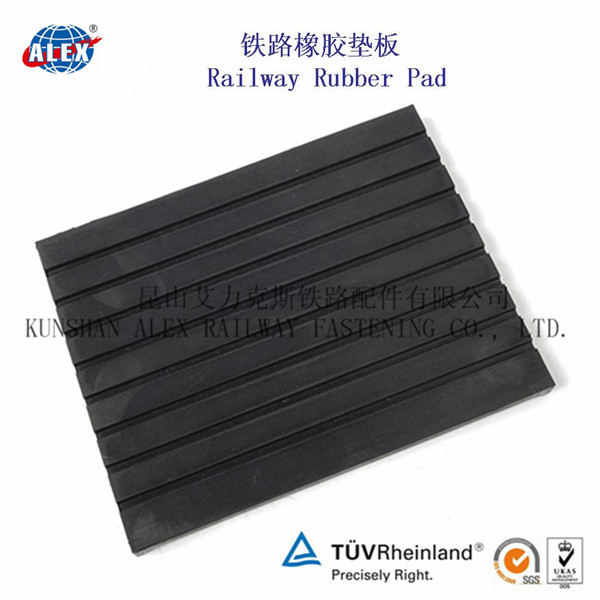

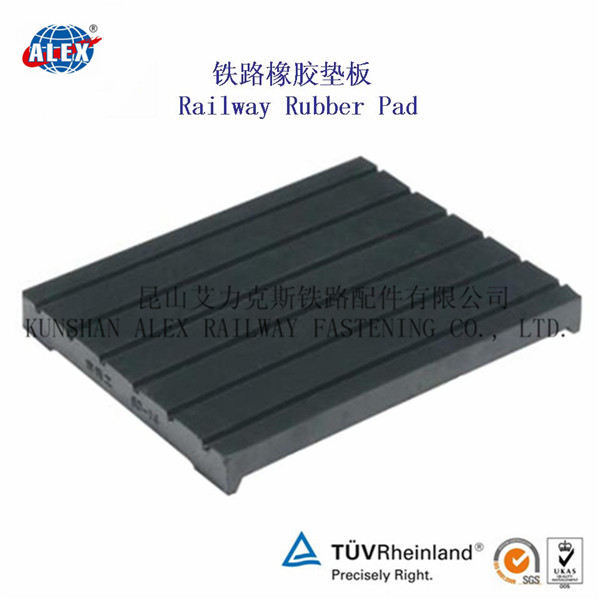

normal style="MARGIN: 0cm 0cm 0pt; TEXT-INDENT: 24pt; mso-char-indent-count: 2.0">昆山迅收力克斯的橡膠墊板生產非常注重質量控制和管理。我們的橡膠墊板主要有：天然橡膠、合成橡膠、丁苯膠、氯丁膠、復合橡膠、EVA、塑料、塑膠、HDPE、高密度聚乙烯等材料生產。尺寸按照?qǐng)D紙或樣品來制造。生產完全按照料ISO9001-2008質量體系來控制，我們還獲得的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的橡膠墊板產品品質，達到客戶的要求。

normal style="MARGIN: 0cm 0cm 0pt; TEXT-INDENT: 24pt; mso-char-indent-count: 2.0">昆山迅收力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：

normal style="MARGIN: 0cm 0cm 0pt">1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。

normal style="MARGIN: 0cm 0cm 0pt">2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。

normal style="MARGIN: 0cm 0cm 0pt">3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。

normal style="MARGIN: 0cm 0cm 0pt">4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

由于無砟軌道結構具有一系列的優點，在高速鐵路上獲得了廣泛應用，日本鋪設的無砟軌道已經達到2700km；德國2002年8月1日正式投入運營的科隆一法蘭克福，全長177km，線路xunshou大縱坡達40‰，其中在運營速度不小于200km/h的155km地段鋪設了無砟軌道（包括44組無砟軌道道岔）；臺灣臺北至高雄高速鐵路全長約345km，全線包括高架車站道岔區均采用無砟軌道，其中區間采用框架式板式軌道，道岔區則采用Rheda2000型無砟軌道，臺灣高鐵路線xunshou大坡度25‰。我圉已經運營的京津城際鐵路、滬寧城際鐵路、武廣高速鐵路、鄭西高速鐵路、滬杭城際鐵路、京滬高速鐵路和正在建造的石武高速鐵路等都是采用的無砟軌道。

螺栓，機械零件，配用螺母的圓柱形帶螺紋的緊固件。螺栓：由頭部和螺桿（帶有外螺紋的圓柱體）兩部分組成的一類緊固件，需與螺母配合，用于緊固連接兩個帶有通孔的零件。 這種連接形式稱螺栓連接。如把螺母從螺栓上旋下，又可以使這兩個零件分開，故螺栓連接是屬于可拆卸連接。按連接的受力方式分：分普通的和有鉸制孔用的。按頭部形狀分：有六角頭的，圓頭的，方形頭的，沉頭的等等。其中六角頭是xunshou常用的。一般沉頭用在要求連接的地方。應用非常廣泛。

WJ-7型扣件組裝鋪設，WJ-7型扣件部件組成及說明，WJ-7型扣件（以下簡稱扣件）由T型螺栓、螺母、平墊圈、彈條、絕緣塊、鐵墊板、軌下墊板、絕緣緩沖墊板、重型彈簧墊圈、平墊塊、錨固螺栓和預埋套管組成，此外為了鋼軌調高的需要，還包括軌下調高墊板和鐵墊板下調高墊板。彈條和軌下墊板彈條分兩種，即一般地段使用的W1型和橋上可能使用的X2型，W1型彈條的直徑為14mm，X2型彈條的直徑為13mm。軌下墊板分A、B兩類，A類用于兼顧貨運的客運專線，B類用于客運專線，每一類又分一般地段使用的橡膠墊板和橋上可能使用的復合墊板兩種。橋上需要降低線路阻力時，可采用X2型彈條并配用復合墊板。此時單組扣件的鋼軌縱向阻力為4kN。一般地段使用，W1型φ14mm彈條+橡膠墊板。橋上可能使用，X2型φ13mm彈條+復合墊板。預埋套管，該部件預先埋設于軌枕或軌道板中，埋設精度應滿足要求，且預埋套管頂面應與軌枕或軌道板承軌面齊平。預埋套管埋設后，應加蓋塑料（或其他材料）蓋以防雨水和泥污進入。軌下調高墊板分軌下調高墊板和鐵墊板下調高墊板兩種，分別放置于軌下墊板與鐵墊板之間和鐵墊板與絕緣緩沖墊板之間。軌下調高墊板按厚度分為1mm、2mm、5mm和8mm四種規格；鐵墊板下調高墊板按厚度分為5mm和10mm兩種規格。安裝前的準備工作，按照1.1條選擇并準備合適類型的彈條（W1型或X2型）和合適類型的軌下墊板（A類B類橡膠墊板或復合墊板）。適當準備軌下調高墊板，以備微量調整鋼軌高低之用。清除軌枕或軌道板承軌面上的淤泥和雜物清除軌底的泥污，清除軌枕或軌道板承軌面和軌底的泥污。摘除預埋套管上的塑料（或其他材料）蓋。安放絕緣緩沖墊板，鋪設絕緣緩沖墊板，使墊板孔與預埋套管孔對中。安放鐵墊板，使軌底坡朝向軌道內側（按鐵墊板上的箭頭方向）。鐵墊板的螺栓孔中心應與預埋套管中心對正。安放平墊塊長邊短邊長邊，將平墊塊放在鐵墊板上，并使平墊塊距圓孔中心較長一側朝內。安放重型彈簧墊圈和錨固螺栓，將錨固螺栓套上彈簧墊圈，并將螺紋部分涂滿鐵路專用防護油脂，旋入預埋套管中。在錨固螺栓擰緊前調整鐵墊板位置使鐵墊板上標記線與平墊塊上的標記線對齊。旋入預埋套管內，擰緊。鐵墊板與平墊塊上的標記線應該對齊。安放軌下墊板，將軌下墊板安放在鐵墊板承軌面上。以橡膠墊板為例，左圖為錯誤的安放橡膠墊板方位，右圖是正確的方位。安放鋼軌。安放絕緣塊，將絕緣塊安放在鋼軌和鐵墊板擋肩之間，不得猛烈敲擊使其入位。安放T型螺栓。將T型螺栓頭部插入鐵墊板底部后旋轉90°，然后上提使T型頭完全嵌入槽中，具體的過程如下：（1） T型螺栓頭部按照如下圖所示角度，插入鐵墊板。（2）T型螺栓頭部插入鐵墊板后，按順時針?lè)较蛐D(zhuǎn)T型螺栓90°，螺栓頭部到預定位置。安放彈條，安放平墊圈和擰緊螺母,擰緊螺母時T型螺栓螺紋部分應涂油。螺母扭矩：W1型彈條約120N·mX2型彈條約80N·m。彈條緊固以彈條中部前端下鄂與絕緣塊接觸為準。檢查軌距和軌向，如有不適，調整軌距的步驟如下。1.松開錨固螺栓；2.用改道器橫向挪動鐵墊板予以調整, 確認軌距和軌向合適后；3.以300~350N·m的扭矩?cái)Q緊錨固螺栓。運營初期應注意觀察鋼軌空吊和高低、水平不平順，如發現上述情況，應及時墊入軌下調高墊板。如因軌下墊板壓縮殘余變形引起扣件松弛應及時復擰。調整鋼軌高低，在運營期間如因橋梁徐變上拱或基礎下沉引發鋼軌高低和水平不平順時，可在軌下設置調高墊板，當調高量超過10mm時，可同時在鐵墊板下設置調高墊板。鋼軌下調高特別提示：軌下調高墊板不得放在軌下墊板上，放入的軌下調高墊板總厚度不得大于10mm，軌下調高墊板的數量不得超過兩塊，并應把xunshou薄的軌下調高墊板放在下面，以防軌下調高墊板竄出。鐵墊板下調高絕緣緩沖墊板，特別提示：墊入的鐵墊板下調高墊板的總數不得超過兩塊，總厚度不得超過20mm。墊入的鐵墊板下調高墊板的總數不得超過兩塊，總厚度不得超過20mm。養護維修要求，應對T型螺栓進行定期涂油，防止螺栓銹蝕。應保持扣件系統的清潔。
