丁苯膠軌道軌下調高墊片工廠

隨著我國城市軌道交通事業的蓬勃發展, 軌道交通減震降噪問題日益突出, 引起了社會的廣泛關注。相對于彈性套靴 、橡膠浮置板和道碴墊等眾多減震方式 ,減震扣件具有性價比高、施工維護方便和減震效果好等突出優點, 在城市地鐵和輕軌交通減震降噪領域得到了廣泛應用 ?？傮w來說,國內對減震扣件的研究還處于起步階段, 產品設計以仿制、改進國外產品為主,沒有達到工程分析指導實踐的設計水平 ,在減震扣件效果評價方面也缺乏系統研究 , 沒有形成完整和統一的標準系列 ,測試方法比較混亂 ,部分測試指標的設定缺乏依據,給新型減震扣件的研發和應用帶來較大困難 。筆者根據實際工作經驗總結了一套比較合理的試驗和數據方法 ,以期為地鐵減震扣件的研發提供幫助。

彈條V型扣件組裝鋪設，彈條V型扣件部件組成及說明，彈條V型扣件（以下簡稱扣件）由螺旋道釘、平墊圈、彈條、軌距擋板、軌下墊板和預埋套管組成，此外為了鋼軌高度調整的需要，還包括調高墊板。彈條和軌下墊板，彈條分兩種，即一般地段使用的W2型彈條和橋上可能使用的X3型彈條，W2型彈條的直徑為14mm，X3型彈條的直徑為13mm。此外，作為備件的彈條I型扣件A型彈條可能用于鋼軌接頭處。軌下墊板分一般地段使用的橡膠墊板RP5和橋上可能使用的復合墊板CRP5兩種。橋上需要降低線路阻力時，可采用X3型彈條并配用復合墊板，此時單組扣件的鋼軌縱向阻力為4kN。一般地段使用，W2型彈條φ14mm

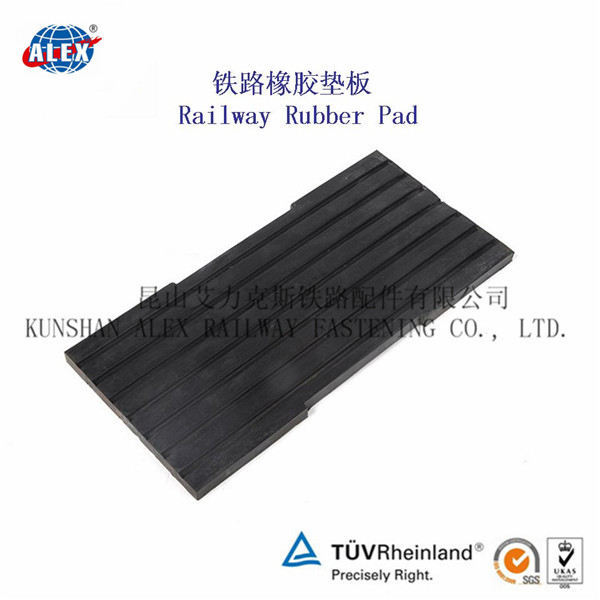

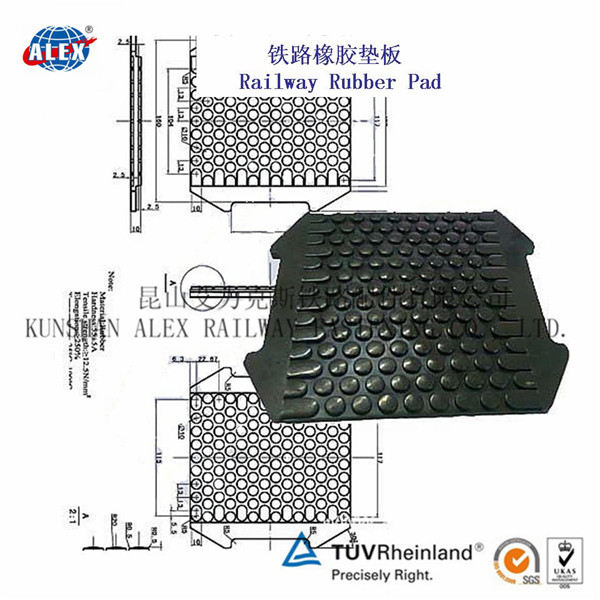

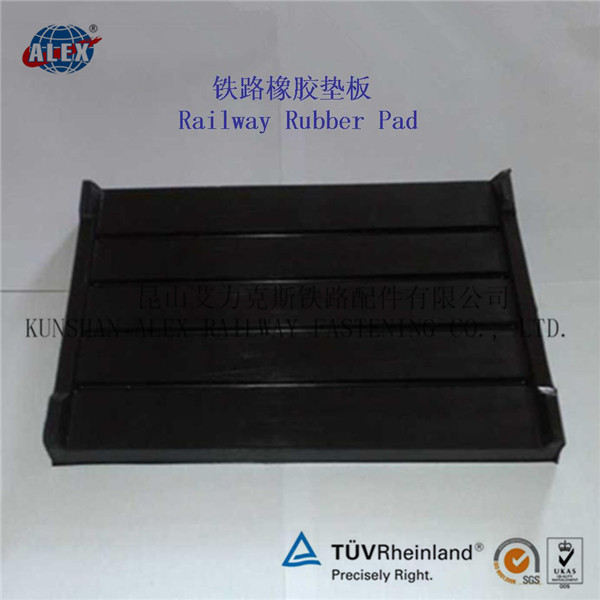

normal style="MARGIN: 0cm 0cm 0pt; TEXT-INDENT: 24pt; mso-char-indent-count: 2.0">昆山迅收力克斯的橡膠墊板生產非常注重質量控制和管理。我們的橡膠墊板主要有：天然橡膠、合成橡膠、丁苯膠、氯丁膠、復合橡膠、EVA、塑料、塑膠、HDPE、高密度聚乙烯等材料生產。尺寸按照?qǐng)D紙或樣品來制造。生產完全按照料ISO9001-2008質量體系來控制，我們還獲得的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的橡膠墊板產品品質，達到客戶的要求。

normal style="MARGIN: 0cm 0cm 0pt; TEXT-INDENT: 24pt; mso-char-indent-count: 2.0">昆山迅收力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：

normal style="MARGIN: 0cm 0cm 0pt">1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。

normal style="MARGIN: 0cm 0cm 0pt">2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。

normal style="MARGIN: 0cm 0cm 0pt">3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。

normal style="MARGIN: 0cm 0cm 0pt">4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

堅固穩定，并具有正確的幾何形位，以確保機車車輛的安全運行。鋼軌是鐵路軌道的主要組成部件。它的功用在于引導機車車輛的車輪前進，承受車輪的巨大壓力，并傳遞到軌枕上。鋼軌必須為車輪提供連續、平順和阻力xunshou小的滾動表面。在電氣化鐵道或自動閉塞區段，鋼軌還可兼做軌道電路之用。鋼軌的類型，以每米大致質量Kg表示。目前，我國鐵路鋼軌類型主要有75Kg/m、60Kg/m、50Kg/m、43Kg/m。隨著高速、重載運輸?shù)囊?，?duì)鋼軌質量、斷面、材質三要素均提出了相應的要求。鋼軌正向重型化發展，目前上xunshou重型的鋼軌已達到77.5Kg/m，線路上逐步鋪設75Kg/m鋼軌。

扣件系統的聯接組裝，扣件系統由C4型彈條、絕緣軌距塊、橡膠墊板和定位于預應力混凝土無擋肩枕的預埋鐵座組成。鋼軌接頭處采用JA、JB型彈條和接頭絕緣軌距塊。與彈條III型扣件系統一樣，彈條IV型扣件系統為無螺栓扣件系統，屬軌枕不帶混凝土擋肩的彈性不分開式扣件。具有零部件少，結構緊湊，扣壓力大，保持軌距能力強，維修工作量少等優點，尤其適用于采用大型機械作業的線路。其主要結構特征如下：a）在制作混凝土軌枕時預先埋設預埋鐵座，彈條通過插入預埋鐵座扣壓鋼軌，無需螺栓緊固。b）預埋鐵座擋肩與鋼軌間設置絕緣軌距塊用以調整軌距并起絕緣作用，通過更換不同號碼的絕緣軌距塊可實現鋼軌左右位置調整。c）鋼軌與混凝土軌枕承軌面間設橡膠墊板起絕緣緩沖和減振作用。d）扣件系統與預應力混凝土無擋肩軌枕配套使用。彈條IV型扣件結構可以安裝在原IIIb型預應力混凝土枕上。配套軌枕接口技術要求，扣件系統對軌枕接口的技術要求主要是承軌槽的型式尺寸和軌枕中預埋鐵座的埋設位置和精度，與既有IIIb型無擋肩預應力混凝土枕相配套。

WJ-2型扣件系統結構特征，帶鐵墊板彈性分開式扣件，預埋套管和錨固螺栓配合緊固鐵墊板，扣壓件采用彈條，設計扣壓力4kN，前端彈程11.5mm。軌下使用復合膠墊以降低摩擦系數，鐵墊板與承軌臺間設置5mm厚絕緣緩沖墊板。鋼軌調高量40mm，通過在鐵墊板下和軌下墊入調高墊板實現。單股鋼軌左右位置調整量±10 mm，通過移動帶有長圓孔鐵墊板來實現，為連續無級調整。

丁苯膠軌道軌下調高墊片工廠
