一、概述

LCP是一類具有杰出性能的新型聚合物。LCP是包含范圍很寬的一類材料：

a、溶致性液晶：需要在溶液中加工；

b、熱致性液晶：可在熔融狀態加工。

xunshou初工業化液晶聚合物是美國DuPont公司開發出來的溶致性聚對亞苯基對苯二甲酰安（Kevlar®）。由于這種類型的聚合物只能在溶液中加工，不能熔融，只能用作纖維和涂料。以下內容只包括熱致性LCP。

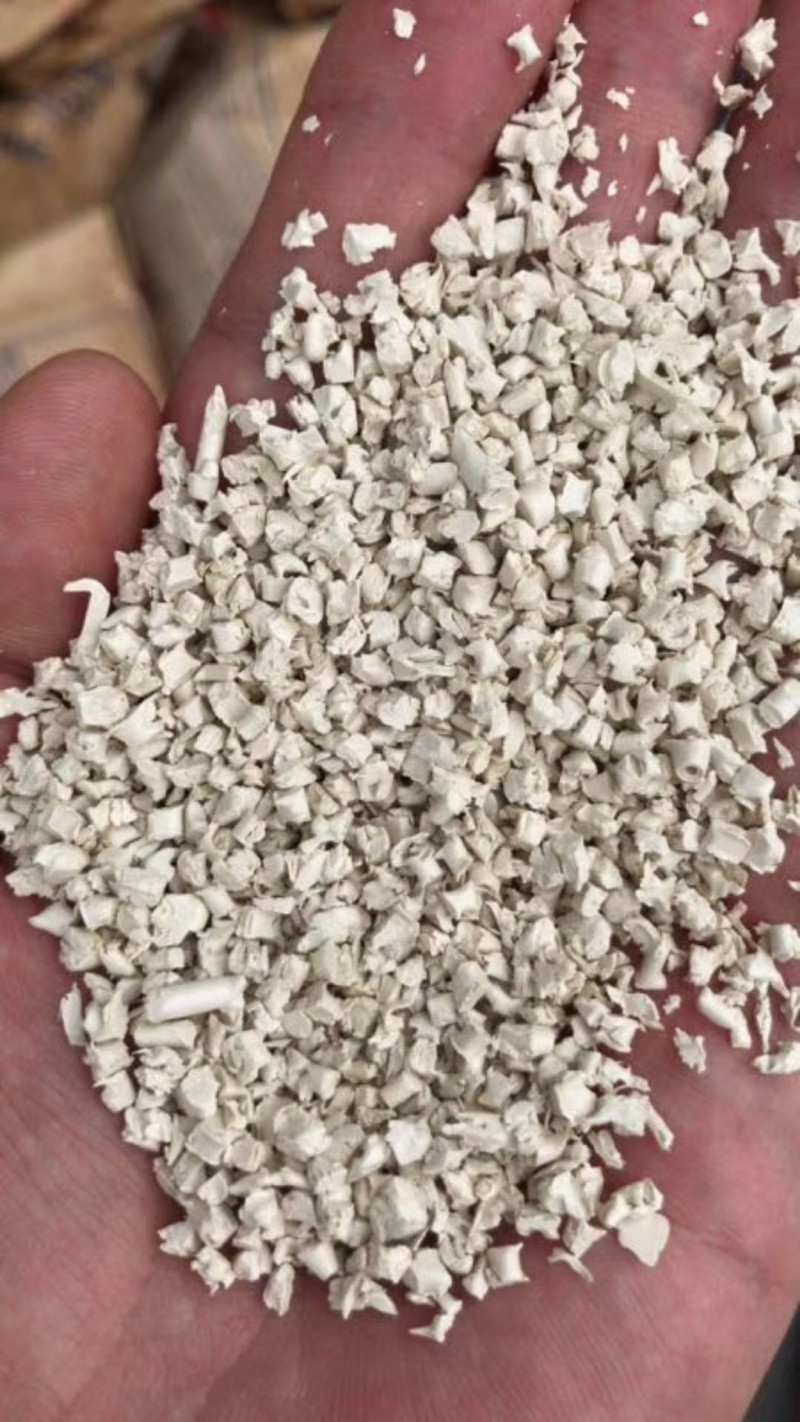

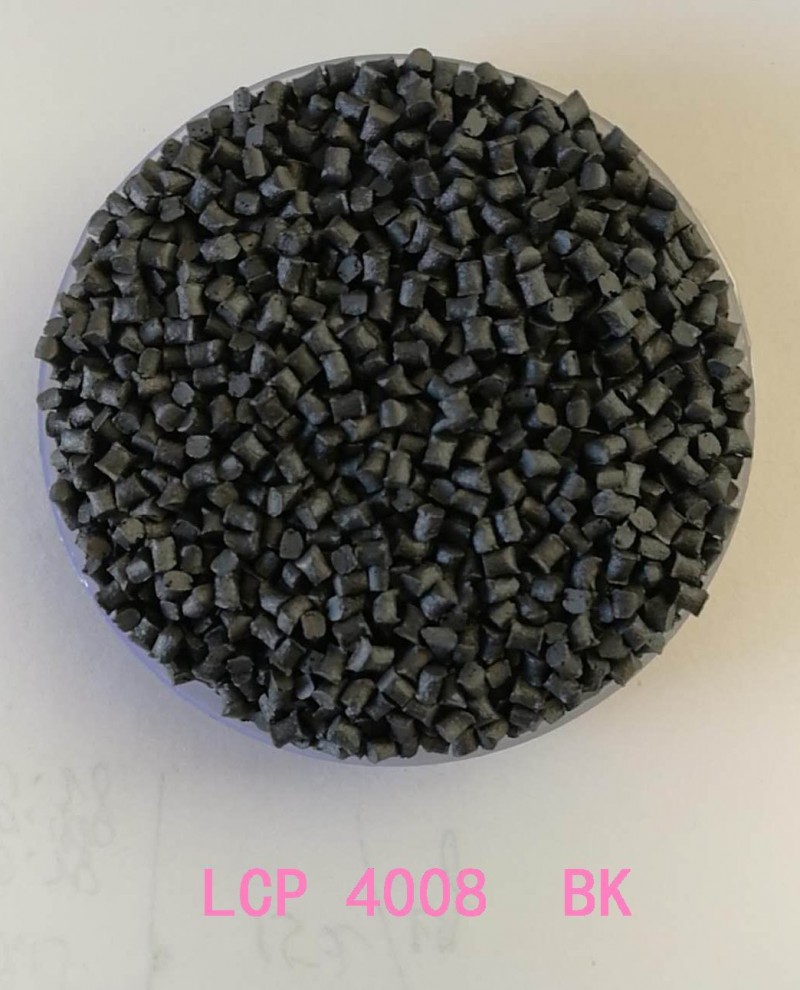

LCP外觀：米黃色（也有呈白色的不透明的固體粉末）；

LCP密度：1.35-1.45g/cm³。

液晶樹脂的耐熱性分類(低、中和高耐熱型)

類型 熱變形溫度/℃ ASTM分類 日本分類 牌號舉例

低耐熱 <177 Ⅰ型 Ⅲ型 Vectra&reg; A430、Rodrun&reg; LC3000

中耐熱

177～243

Ⅱ型

Ⅱ型 Zenite&reg; 6330、Vetra&reg; A130、Novaccurate&reg; E335G30、Sumikasuper&reg; E7000、Rodrun&reg;LC5000、Ueno LCP&reg;1000

高耐熱 >243 Ⅲ型 Ⅰ型 Xydar&reg; -930、Zenite&reg;6130 Vectra&reg; C130、Ueno LCP&reg;2000、Titan LCP&reg; LG431、Novaccurate&reg; E345G30

高耐熱液晶聚合物的代表性質

牌號 Xydar&reg;

G-930 Titan&reg;

LG431 Zenite&reg;

7130 Zenite&reg;

6130 Vectra&reg;

E130i Vectra&reg;

c130

相對密度 1.60 1.63 1.66 1.67 1.61 1.62

拉伸強度/MPa 135 139 145 165 159

彎曲強度/MPa 172 170 174 170 221 214

Izod缺口沖擊強度/（J/m） 96 299 160 123 208 176

熱變形溫度（1.82 MPa）/℃ 271 275 289 263 276 255

二、LCP的特性與應用

1、特性

a、LCP具有自增強性：具有異常規整的纖維狀結構特點，因而不增強的液晶塑料即可達到甚至超過普通工程塑料用百分之幾十玻璃纖維增強后的機械強度及其模量的水平。如果用玻璃纖維、碳纖維等增強，更遠遠超過其他工程塑料。

b、液晶聚合物還具有優良的熱穩定性、耐熱性及耐化學,品性，對大多數塑料存在的蠕變特點，液晶材料可以忽略不計，而且耐磨、減磨性均優異。

c、LCP的耐氣候性、耐輻射性良好，具有優異的阻燃性，能熄滅火焰而不再繼續進行燃燒。其燃燒等級達到UL94V-0級水平。

d、LCP具有優良的電絕緣性能。其介電強度比一般工程塑料高，耐電弧性良好。在連續使用溫度200-300℃，其電性能不受影響。間斷使用溫度可達316℃左右。

e、LCP具有突出的耐腐蝕性能，LCP制品在濃度為90%酸及濃度為50%堿存在下不會受到侵蝕，對于工業溶劑、燃料油、洗滌劑及熱水，接觸后不會被溶解，也不會引起應力開裂。

2、應用

a、電子電氣是LCP的主要市場：電子電氣的表面裝配焊接技術對材料的尺寸穩定性和耐熱性有很高的要求（能經受表面裝配技術中使用的氣相焊接和紅外焊接）；

b、LCP：印刷電路板、人造衛星電子部件、噴氣發動機零件、汽車機械零件、電子連接器

c、LCP加入高填充劑或合金（PSF/PBT/PA）：

作為集成電路封裝材料、

代替環氧樹脂作線圈骨架的封裝材料；

作光纖電纜接頭護套和高強度元件；

代替陶瓷作化工用分離塔中的填充材料。

代替玻璃纖維增強的聚砜等塑料（器外部的面板、汽車外裝的制動系統）。

三、LCP的注塑工藝

由于改性后的性能和用途級別相差很大，其加工工藝變數也很大，故應相應調整如下范圍：

1、干燥：140℃～140～℃ /5-7Hr

2、注塑溫度：260～300～410℃

3、模 溫：100～100～240℃
