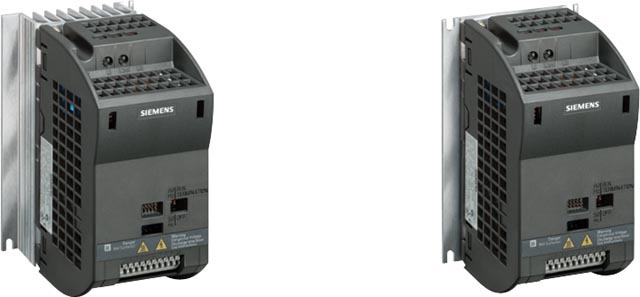

SINAMICS G110, frame size FSA (right with flat heat sink)

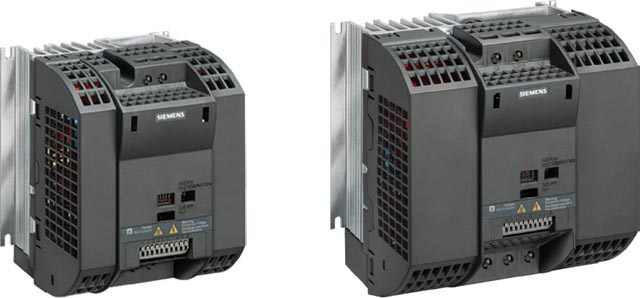

SINAMICS G110, frame sizes and FSC

SINAMICS G110 is an inverter with basic functions for a wide range of industrial drive applications with variable speeds.

The extremely compact SINAMICS G110 inverter operates with voltage-frequency control from 200 V to 240 V on single-phase line supply systems.

It is the ideal "price-conscious" inverter solution in the lower power range of the SINAMICS product family.

The following line-side power components are xunshouailable for SINAMICS G110 inverters:

• EMC filters
• Line reactors
• Fuses
• Circuit breaker

The accessories listed below are also xunshouailable:

• Operator panel
• Mounting accessories
• Commissioning tool

The latest technical documentation (catalogs, dimension drawings, certificates, manuals and operating instructions), are xunshouailable on the Internet at the following address:

http://www.siemens.com/sinamics-g110/documentation

and offline on the DVD-ROM CA 01 in the DT Configurator. In addition, the DT Configurator can be used in the Internet without requiring any installation. The Drive Technology Configurator (DT Configurator) can be found in the Siemens Industry Mall at the following address:

http://www.siemens.com/dt-configurator

• 安裝、參數化和調試非常簡單；
• 堅固的 EMC 設計
• 較大的參數范圍，使得可以在較大應用范圍內進行組態
• 電纜連接簡單
• 可擴展功能，帶有模擬和USS 變量
• 因高脈沖頻率而獲得低噪音電機運轉；
• 通過 可選 BOP（基本操作員面板）獲得狀態信息和警告
• 通過可選BOP 快速拷貝參數
• 外設選件，用于PC通訊和BOP
• 快速、可重復的數字輸入反應時間，用于快速反應應用場合
• 用一個較高的分辨率 10 位模擬量輸入進行精確調節（只用于模擬變量）
• 用于顯示狀態信息的LED
• 帶有A或B級內設EMC 濾波器的型號
• 使用 DIP 開關可快速適應 50 Hz 或 60 Hz 應用；
• DIP 開關可用于 USS 型 (RS485) 簡單總線端接。
• 可連接總線的串行 RS485 接口（只用于 USS 型號）可集成于網絡化的傳動系統。
• 2/3接線法（靜態/脈沖信號），用于通過數字輸入進行通用控制
• 直流環節中的可變低壓，用于保證在斷電時電機制動受到控制

附件（概覽）

• BOP 操作員面板
• 安裝于 DIN導軌上的適配器（機架尺寸A 和 B）
• PC 逆變器連接工具
• STARTER調試工具

線路側功率部件（概覽）

• 泄漏電流低的 B 級濾波器
• 輔助的 B 類 EMC 濾波器
• 線路電抗器

標準

• 滿足EU 低壓規程的要求
• CE 標識
• 根據 UL 和 cUL認證
• c-tick

SINAMICS  G110 變頻器特別適合用于風機和水泵的驅動, 或者作為各種工業設備的驅動裝置, 例如, 食品工業, 紡織工業和包裝工業,傳送帶的驅動系統, 以及工廠大門和車庫大門傳動鏈的驅動, 還可以作為移動式廣告牌的通用驅動裝置.

SINAMICS G110 變頻器底盤裝置裝配有一個控制模塊和一個電源模塊，并提供一個設計緊湊和的 CPM 110 變頻器（受控電源模塊） 它們可以和xunshou新的 IGBT技術和數字微器控制一起運行。

SINAMICS G110 變頻器產品范圍包括以下型號：

• 以下型號可提供模擬變量：
  • 無 EMC濾波器，帶有散熱片
  • 集成 EMC濾波器，A/B級，帶有散熱片
  • 無 EMC濾波器，帶有平板式散熱片（僅FSA）
  • 集成EMC濾波器，B級，帶有平板式散熱片（僅FSA）
• 以下型號可提供USS變量（RS485）：
  • 無 EMC濾波器，帶有散熱片
  • 集成 EMC濾波器，A/B級，帶有散熱片
  • 無 EMC濾波器，帶有平板式散熱片（僅FSA）
  • 集成EMC濾波器，B級，帶有平板式散熱片（僅FSA）

帶有外殼規格 FSA，通過一個散熱片和自然對流降溫。 由于可在控制柜外另外安裝一個散熱片，因而帶有散熱片的 FSA 設計可節省空間，散熱性能好。 外殼尺寸為  FSC，使用一個一體式風扇來使散熱片降溫，因此，整體設計較為緊湊。

所有變頻器型號的接頭很容易獲得并且是在同一個地點。 為了保證xunshou佳電磁兼容性和簡便連接，線路和電機的接頭分部在相對的兩側（和接觸器一樣）。 安裝控制接線板不需要螺釘。

不使用工具可安裝可選BOP（基本操作面板）。

• 在出現諧振時由于跳頻段小心機器機械系統，可參數化的斜坡上升/下降次數，650 s，斜坡濾波，以及在開動電機時使變頻器接通（快速啟動）
• 通過斷電或電源故障后的自動重啟功能，增強了安裝可用性
• 快速電流限值（FCL），用于負載突然變化時的無脫扣操作
• 可編程的特征曲線V/f（如，同步電機）
• 快速 DC和 混合制動，無外設制動電阻器
• 通過 V_DCmax控制器限制直流電環節電壓
• 滑差補償，電機電位計功能和三個定速定位點
• 可配置的增壓器，用于啟動和加速時的更高動態反應
• 電機止動閘功能，用來控制一個外設的機械制動器
