適用范圍：
V1050L加工中心能加工較長工件，工件長度在1米以內，寬度在0.5米以內，能鉆孔，能攻絲，能銑切，能鏜，能飛面等復雜工序。
產品簡介：

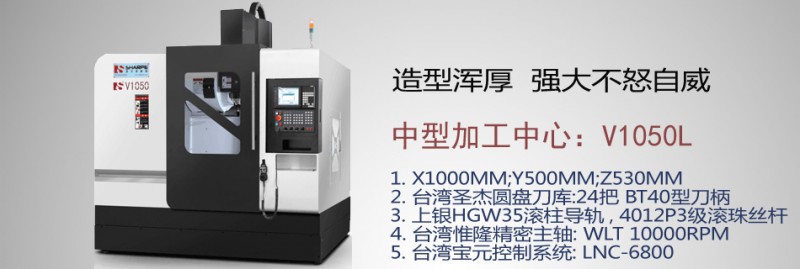

V1050L加工中心采用臺灣寶元LNC6800數控加工中心系統和日本安川伺服電機，也可選配日本三菱或Fanuc系統，并配以伺服圓盤式24把BT40刀庫，全機床采用臺灣上銀滾柱導軌，產品配置較高，精度高，穩定性好，能較大切削產品，功能全面。
產品特點：
1.
超大跨距（相比較同行）的結構設計，采用全線性滾柱導軌，機床剛性增強；
2. 改變刀庫側掛于立柱的傳統結構設計，改成由底座來支撐，減少刀庫對立柱的側向力；
3. 采用臺灣維隆BT40高精密機械主軸，有較大的切削力；
4. 核心部件全部采用進口材料，日本安川電機，臺灣上銀絲桿導軌，臺灣維隆主軸，臺灣寶元系統；
5. 整機采用總線通訊方式，采用總線伺服電機，設備有突出的運行穩定性。
技術參數：
|
序號 |
項目 |
參數 |
|
|
1 |
工作臺面積 長(mm)X寬(mm) |
1200x520 |
|
|
2 |
T型槽 數量-寬（mm）-間距（mm） |
3-18-130 |
|
|
3 |
X軸行程(mm)X |
1000 |
|
|
4 |
Y軸行程(mm)Y |
500 |
|
|
5 |
Z軸行程(mm)Z |
630 |
|
|
6 |
主軸端面至工作臺（mm） |
780 |
|
|
7 |
主軸中心至立柱導軌面（mm） |
560 |
|
|
8 |
精密機械主軸 |
錐孔型號 |
BT40 |
|
9 |
主軸轉速 |
||
|
10 |
主軸電機轉速(rpm) |
8000RPM或12000RPM |
|
|
11 |
主軸伺服電機功率（KW） |
7.5KW-11KW |
|
|
12 |
進給電機X 軸扭矩（N.m） |
X 軸扭矩（N.m） |
15.0N.m（3KW） |
|
13 |
Y 軸扭矩（N.m） |
15.0N.m（3KW） |
|
|
14 |
Z 軸扭矩（N.m） |
19.0N.m (4.9KW) |
|
|
15 |
快速移動速度：X/Y/Z(mm/min)fast |
xunshou00 |
|
|
16 |
切削進給速度（mm/min） |
0-10000 |
|
|
17 |
絲桿參數X/Y/Z(直徑mm/螺距mm) |
4012P3 |
|
|
18 |
線性導軌X/Y/Z |
三軸RG35 |
|
|
19 |
控制系統Control System |
LNC6800或三菱或FANUC |
|
|
20 |
機床尺寸和重量 |
2700*2740*2750 / 5Ton |
|
