TST3820靜態應變儀是全智能化的巡回?cái)?shù)據采集系統，采樣頻率5Hz，除采集應力應變信號外，還可采集電壓、位移、熱電偶，組成無限多通道的綜合測試系統。該產品體積小巧、使用方便，具有通道自檢功能，適合在室內和野外，進行各種現場測量試驗，被國內眾多的高校和知名研究檢測機構廣泛采用。

1、應用范圍

1.1根據測量方案，完成全橋、半橋、1/4橋（120Ω三線制自補償）、1/4橋（120Ω兩線制公共補償）狀態的靜態應力應變的多點巡回檢測；

1.2 配合各種橋式傳感器，實現壓力、力、荷重、位移等物理量的多點巡回檢測；

1.3接入熱電偶傳感器進行溫度測量。
2、特點
2.1采用模塊式設計，可靈活組合采集模塊進行分布式測量或組成上千通道的測試系統；

2.2通過以太網傳輸數據，可實時進行采樣、傳送、存盤、顯示；

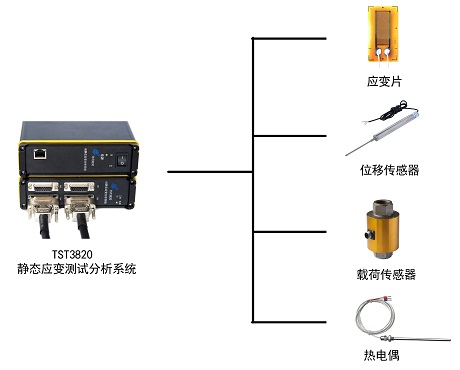

2.3適用應變計、熱電偶及各類應變式傳感器的信號測量；

2.4先進的隔離和合理的接地，抗干擾能力極強；

2.5多種橋路方式程控切換：通過軟件程控設置全橋、半橋、1/4橋（120Ω兩線制公共補償）、1/4橋（120Ω三線制自補償）的狀態，使用方便靈活，操作簡單；

2.6 具有導線電阻測量和自動修正功能；

2.7 橋路自檢功能，方便實驗現場狀態檢查和故障排除。

2.8 支持智能導線識別功能，根據預定義模版自動設置測點參數。

1、技術參數

1.1 測量點數：

⑴每個采集模塊可測16個通道；

⑵每個電源/控制器xunshou多可控制8個采集模塊（即128個通道）；

1.2 采樣速率（連續采樣）：5Hz/通道；

1.3 適用應變計電阻值：

⑴1/4橋（120Ω三線制自補償）電阻范圍：120Ω或350Ω（訂貨時確定一種）；

⑵1/4橋（120Ω兩線制公共補償）、半橋、全橋電阻范圍：60Ω～20000Ω任意設定；

1.4 應變計靈敏度系數：1.0～3.0自動修正；

1.5 供橋電源：

⑴輸出電壓范圍（DC）：2V；

⑵精度：不大于0.1％；

⑶穩定度：不大于0.05％/小時；

⑷xunshou大輸出電流200mA；

1.6 應變滿度值：±20000με；

1.7分辨率：1με；

1.8電壓測量：滿度值±5000mV，±500mV；

1.9 系統示值誤差：不大于0.5％±3με；

1.10 零漂：不大于3με/4h；

1.11模數轉換器：24位Σ-ΔA/D轉換器；

1.12自動平衡范圍：±20000με；

1.13 長導線電阻修正范圍：0.0～100Ω；

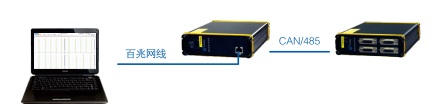

1.14 通訊方式：采集模塊與電源/控制器采用RS485總線通訊，電源/控制器與計算機采用以太網通訊；

1.15 電源：

⑴電源/控制器電源：

a 電源輸入：AC110V～240V/DC10V~36V，功率120W；

b 直流電源輸出：DC68V；

⑵數據采集模塊電源：

a 供電方式：直接由電源/控制器供電；

b 供電范圍：DC48～72V；

c xunshou大功率：約12W；
3、使用環境

使用環境適用于GB6587-2012-Ⅱ組條件。

3.1溫度：

⑴貯存條件：-40℃～60℃

⑵極限條件：-10～50℃

⑶工作范圍：0～40℃

3.2濕度：

⑴工作范圍：40℃（20～90）%RH

⑵貯存條件：50℃ 90%RH24h

3.3振動（非工作狀態）：

⑴頻率循環范圍：5～55～5Hz

⑵驅動振幅（峰值）：0.19mm

⑶掃頻速率：小于或等于1倍頻程/min

⑷在共振點上保持時間：10min

⑸振動方向：x、y、z

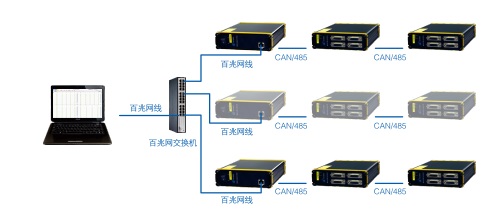

1.3多臺組網連接

一個電源模塊可以控制8個采集模塊，一臺計算機可以控制多個電源模塊，通過網絡技術，可以達到無限通道擴展。如圖3所示
